Технология горизонтального бурения: как прокладывают сети под дорогами и городской застройкой

Технология горизонтального бурения применяется для подземной прокладки труб, кабелей и защитных футляров без сплошного вскрытия поверхности. Метод особенно востребован там, где обычная траншейная разработка грунта приводит к перекрытию дорог, повреждению благоустройства, остановке движения или нарушению работы действующих инженерных сетей. С помощью специальной установки коммуникацию можно провести под автомобильной трассой, железнодорожным полотном, площадью, газоном, рекой или плотной городской застройкой.

Основной принцип заключается в создании подземной скважины по заданной траектории. Сначала буровая головка формирует пилотный канал от стартовой точки к приемной. Затем отверстие расширяется до нужного диаметра, после чего в подготовленный проход протягивается трубопровод либо футляр с кабельной линией. Операторы контролируют направление, глубину и положение инструмента, поэтому траектория может включать плавный изгиб и обходить существующие препятствия.

В отличие от открытой траншеи, горизонтальное бурение требует меньшего объема земляных работ. На поверхности организуют стартовый и приемный котлованы, устанавливают оборудование, подготавливают трубы и выполняют необходимые мероприятия по контролю безопасности. После завершения протяжки котлованы засыпают, а нарушенные участки благоустройства восстанавливают. Такой подход сокращает сроки строительства и уменьшает затраты, связанные с демонтажем и последующим восстановлением покрытия.

Где применяется горизонтально-направленное бурение

Горизонтально-направленное бурение, часто обозначаемое аббревиатурой ГНБ, используется для устройства различных подземных коммуникаций. Его выбирают при строительстве новых объектов, модернизации существующей инфраструктуры, подключении зданий к инженерным сетям и устранении аварийных участков. Метод подходит для прокладки водопровода, канализации, газопровода, теплосети, электрического кабеля, линий связи и других коммуникаций, помещенных в защитную оболочку.

Одной из наиболее частых задач является переход под автомобильной дорогой. При траншейном способе пришлось бы перекрывать полосу или весь проезд, разбирать асфальт, вывозить грунт и затем восстанавливать дорожное покрытие. При ГНБ транспортное движение обычно сохраняется, а зона работ ограничивается небольшими технологическими площадками. Это особенно важно на магистралях, возле торговых центров, промышленных предприятий и объектов с высокой транспортной нагрузкой.

Метод эффективен и при прокладке сетей под железными дорогами. Работы в такой зоне требуют строгого соблюдения проектных отметок, учета вибрационных нагрузок и согласования с владельцем инфраструктуры. Бестраншейная технология позволяет не нарушать целостность насыпи и не вмешиваться в конструкцию железнодорожного полотна. Траектория скважины располагается на расчетной глубине, а диаметр канала подбирается с учетом размера футляра и характеристик грунта.

В частном секторе горизонтальное бурение используют для подключения домов и участков к центральному водоснабжению, канализации, газовым сетям и электроснабжению. Оборудование может пройти под подъездной дорогой, забором, декоративным покрытием или садовой зоной. Благодаря этому владельцу не приходится разрушать большую часть участка ради одной коммуникации.

В промышленном строительстве технология применяется при создании производственных площадок, складских комплексов, логистических центров и нефтегазовых объектов. Здесь особенно важны скорость прокладки и возможность работать рядом с действующими сетями. Перед бурением специалисты анализируют исполнительную документацию, проводят обследование территории и определяют безопасный коридор для новой линии.

Отдельное направление связано с пересечением водных преград. Подземная прокладка трубопровода под рекой или каналом позволяет сохранить береговую линию и снизить воздействие на водный объект. При этом учитываются глубина русла, геология берегов, сезонный уровень воды, длина перехода и требования к защите трубы. Для сложных участков применяются установки с увеличенным тяговым усилием и системами точного позиционирования.

Этапы прокладки подземных коммуникаций

Работа начинается с изучения исходных данных. Анализируются топографический план, сведения о существующих коммуникациях, геологические условия, рельеф и ограничения на строительной площадке. Важно заранее определить расположение кабелей, трубопроводов, коллекторов и фундаментов, поскольку неизвестная подземная преграда может привести к изменению маршрута или остановке процесса.

После обследования формируется проектная схема. В ней указываются стартовая и приемная точки, глубина залегания, радиусы изгиба, длина перехода, расчетный диаметр скважины и тип прокладываемой трубы. Траектория должна учитывать минимально допустимые расстояния до существующих сетей. Для газопроводов, напорной канализации и других ответственных объектов дополнительно рассчитываются нагрузки, давление и условия эксплуатации.

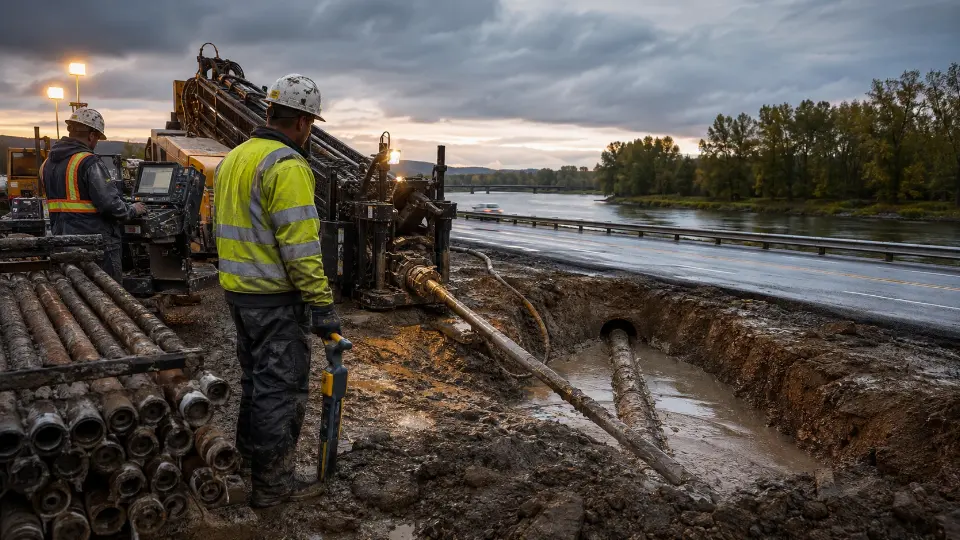

На подготовительном этапе оборудуют рабочую площадку. Для буровой установки требуется устойчивое основание, пространство для размещения штанг, емкостей с буровым раствором и вспомогательной техники. При необходимости устраиваются котлованы, ограждения, временные подъездные пути и система отвода технологической жидкости. В городской среде особое внимание уделяется защите пешеходов, сохранению проездов и предотвращению попадания раствора на покрытие.

Первый рабочий этап называется пилотным бурением. Буровая головка движется по рассчитанной траектории и формирует узкий канал. В ее корпусе или рядом с ним размещается передатчик, который сообщает оператору сведения о глубине, уклоне, направлении и положении инструмента. Оператор корректирует движение с учетом проектных параметров и фактического поведения оборудования в грунте.

После выхода головки в приемной точке выполняется расширение скважины. Для этого к буровым штангам присоединяют расширитель, диаметр которого увеличивается поэтапно. Такой подход снижает нагрузку на установку и уменьшает риск обрушения стенок канала. Количество проходов зависит от диаметра трубопровода, типа грунта, длины перехода и требований к стабильности скважины.

Финальным этапом становится протягивание трубы. К расширителю присоединяется вертлюг, затем оголовок и сама труба. Вертлюг препятствует передаче вращения на трубопровод, а тяговое усилие установки перемещает коммуникацию в подготовленный канал. Перед протяжкой проверяются сварные стыки, геометрия трубы, герметичность и соответствие материала проектным требованиям.

После укладки выполняются испытания и контроль качества. Водопровод проверяют на прочность и герметичность, канализационные линии обследуют на отсутствие засоров и деформаций, газопроводы испытывают по установленным нормативам, а кабельные трассы проверяют электрическими измерениями. По итогам формируется исполнительная документация с фактическими координатами проложенного участка.

Оборудование, буровой раствор и контроль траектории

Комплекс для горизонтального бурения включает буровую установку, гидравлическую станцию, буровые штанги, смесительный узел, насос для подачи раствора, систему локации и оборудование для работы с трубами. Установки различаются по тяговому усилию, крутящему моменту, длине перехода и максимальному диаметру расширения. Выбор модели зависит не только от размера трубы, но и от геологии, глубины, длины трассы и доступной площади.

Буровая головка разрушает грунт и формирует направление пилотной скважины. В мягких грунтах применяются насадки, эффективно работающие с песком, супесью и глиной. Для плотных прослоек используются более износостойкие элементы. При наличии гравия, валунов или скальных включений подбирается специализированный инструмент, а скорость проходки корректируется с учетом сопротивления породы.

Важную роль играет буровой раствор. Его основой обычно является вода с добавлением бентонита и специальных компонентов, улучшающих вязкость, смазывающие свойства и способность удерживать стенки скважины. Раствор охлаждает инструмент, выносит разрушенный грунт на поверхность и снижает трение между трубой и стенками канала. Состав подбирается с учетом водопроницаемости, гранулометрии и устойчивости грунта.

Избыточная концентрация раствора или неправильный режим подачи могут вызвать нежелательное движение жидкости в грунте. Поэтому контролируются давление, расход, плотность и объем возвращаемого раствора. На экологически чувствительных территориях предусматривают сбор, временное хранение и утилизацию отработанной смеси. Технологический процесс должен исключать загрязнение водоемов, ливневой канализации и соседних участков.

Точность бурения обеспечивается локационной системой. Передатчик, расположенный в буровой головке, передает данные на поверхность, где оператор получает информацию о положении инструмента. Специалист отслеживает глубину, угол наклона, направление движения и температуру передатчика. Эти параметры позволяют вовремя скорректировать траекторию, если фактический маршрут начинает отклоняться от проектного.

При значительной глубине или большой длине перехода используются более сложные системы навигации, включая гироскопические решения. Они помогают сохранять точность там, где сигнал от стандартного передатчика ослабляется из-за металлических конструкций, высокой влажности, железобетона или особенностей рельефа. Чем выше требования к точности, тем важнее сочетание инженерных расчетов, качественной локации и опыта оператора.

Преимущества и ограничения бестраншейной технологии

Главное преимущество горизонтального бурения заключается в минимальном воздействии на поверхность. Не требуется вскрывать всю полосу прокладки, демонтировать длинные участки асфальта или вырубать значительные площади озеленения. Это сокращает расходы на восстановление дорог, тротуаров, газонов, площадок и декоративных покрытий.

Срок выполнения перехода часто оказывается меньше, чем при открытой разработке траншеи. На результат влияют длина трассы, геология, диаметр трубопровода и организационные условия, однако отсутствие масштабных земляных работ существенно ускоряет процесс. Заказчик быстрее получает готовую коммуникацию, а территория раньше возвращается к обычной эксплуатации.

Бестраншейная прокладка снижает социальные неудобства. Сохраняется доступ к зданиям, уменьшается шум от демонтажа покрытия, не образуются длинные огражденные траншеи, а риск случайного падения людей в выемку становится ниже. Для города это означает меньше заторов и конфликтов с пользователями дорог, для промышленного объекта — меньше простоев и нарушений производственного цикла.

Технология позволяет прокладывать коммуникации по криволинейной траектории. Это помогает обходить фундаменты, существующие сети, корни деревьев и другие препятствия. При грамотном проектировании новая линия занимает оптимальное положение и не требует переноса большого количества действующих объектов.

Однако горизонтальное бурение не является универсальным решением для любых условий. Существенное значение имеет геология. Сыпучие водонасыщенные пески, неоднородные грунты, крупные валуны и скальные прослойки усложняют формирование стабильной скважины. В некоторых случаях потребуется усиленная техника, дополнительное расширение, изменение состава раствора или выбор другого способа прокладки.

Ограничением может стать недостаточная площадка для размещения оборудования и трубной плети. Перед началом работ необходимо оценить подъезд техники, возможность разворота, место для складирования материалов и безопасное расположение котлованов. Нельзя игнорировать близость зданий, подземных сооружений, линий электропередачи и участков с ограниченным доступом.

На стоимость влияет не только длина перехода. В расчет включаются инженерные изыскания, проектирование, тип и диаметр трубы, глубина залегания, категория грунта, количество расширений, необходимость восстановления территории и требования к испытаниям. Предварительная оценка должна основываться на реальных данных, а не только на расстоянии между двумя точками.

Как повысить надежность результата

Надежность начинается с точного обследования территории. Сведения о старых сетях иногда оказываются неполными, поэтому проектные данные полезно дополнять трассоисканием, шурфованием и визуальным анализом доступных колодцев или камер. Чем лучше изучено подземное пространство, тем меньше вероятность непредвиденного пересечения коммуникаций.

Важно выбирать трубу с учетом способа протяжки. Материал должен выдерживать тяговое усилие, контакт с буровым раствором, расчетное давление и будущие эксплуатационные нагрузки. Полиэтиленовые трубы часто применяются благодаря гибкости и устойчивости к коррозии, но конкретный вариант определяется назначением сети и проектными нормами. Для кабельных линий обычно используются защитные футляры соответствующего диаметра и прочности.

Сварка или соединение секций выполняются на ровной подготовленной площадке. Перед протяжкой проверяются соосность, качество стыков и отсутствие повреждений. Недопустимо допускать попадание грязи внутрь трубы, образование острых перегибов и превышение допустимого радиуса изгиба. Эти требования напрямую влияют на срок службы коммуникации.

Отдельное внимание уделяется расчету усилия протяжки. На него воздействуют длина скважины, масса трубы, коэффициент трения, свойства раствора, перепады высот и геометрия траектории. Превышение допустимой нагрузки может повредить стенку трубы или соединение. Поэтому оператор контролирует тяговые параметры и при необходимости меняет режим работы, состав раствора или последовательность расширения.

После завершения прокладки необходимо зафиксировать фактическое положение коммуникации. Исполнительная схема должна показывать координаты, глубину, точки выхода и привязку к постоянным объектам. Эти данные пригодятся при последующих ремонтах, подключении новых веток и строительстве рядом с проложенной линией.

Успешный результат обеспечивает сочетание трех факторов: корректного проекта, подходящей техники и дисциплинированного контроля на каждом этапе. Даже производительная установка не компенсирует ошибки в геологии или неверный выбор маршрута. Поэтому горизонтальное бурение рассматривается не как отдельная операция, а как комплекс инженерных решений, где подготовка, бурение, протяжка и проверка качества связаны между собой.

Технология горизонтального бурения помогает развивать инфраструктуру с меньшими потерями для городской среды, транспорта и природного ландшафта. Она особенно ценна при пересечении дорог, водных объектов и территорий с уже сформированной застройкой. При грамотном проектировании и соблюдении технологических параметров бестраншейная прокладка обеспечивает точное размещение труб и кабелей, сокращает сроки работ и формирует надежную основу для дальнейшей эксплуатации инженерной сети.
