Как работает установка горизонтального бурения и что определяет результат прокладки коммуникаций

Под оживленной дорогой, благоустроенным двором или водным препятствием часто нужно провести новую коммуникацию, сохранив поверхность и существующую инфраструктуру. В таких условиях применяется установка горизонтального бурения: она позволяет сформировать подземный канал по расчетной траектории и протянуть в него трубопровод либо защитный футляр. Основные земляные работы сосредоточены в местах входа и выхода буровой колонны, хотя конкретная схема зависит от проекта и условий площадки.

За внешне простой последовательностью «пробурить и протянуть» стоит сочетание инженерных расчетов, геологических данных и точного управления оборудованием. Машина должна преодолеть сопротивление грунта, сохранить устойчивость скважины и обеспечить допустимые нагрузки на трубу. Поэтому результат определяется не только мощностью буровой установки, но и подготовкой трассы, составом бурового раствора, оснащением комплекса и действиями специалистов.

Термином «горизонтальное бурение» нередко обозначают разные технологии подземной проходки. Далее речь идет преимущественно о горизонтально направленном бурении, или ГНБ, с управляемой пилотной скважиной и последующим расширением канала. Именно этот метод широко применяют при бестраншейной прокладке напорных трубопроводов, кабельных футляров и других линейных коммуникаций. При этом он подходит не для каждого объекта: выбор технологии всегда требует проверки исходных условий.

Устройство установки ГНБ и принципы бестраншейной прокладки

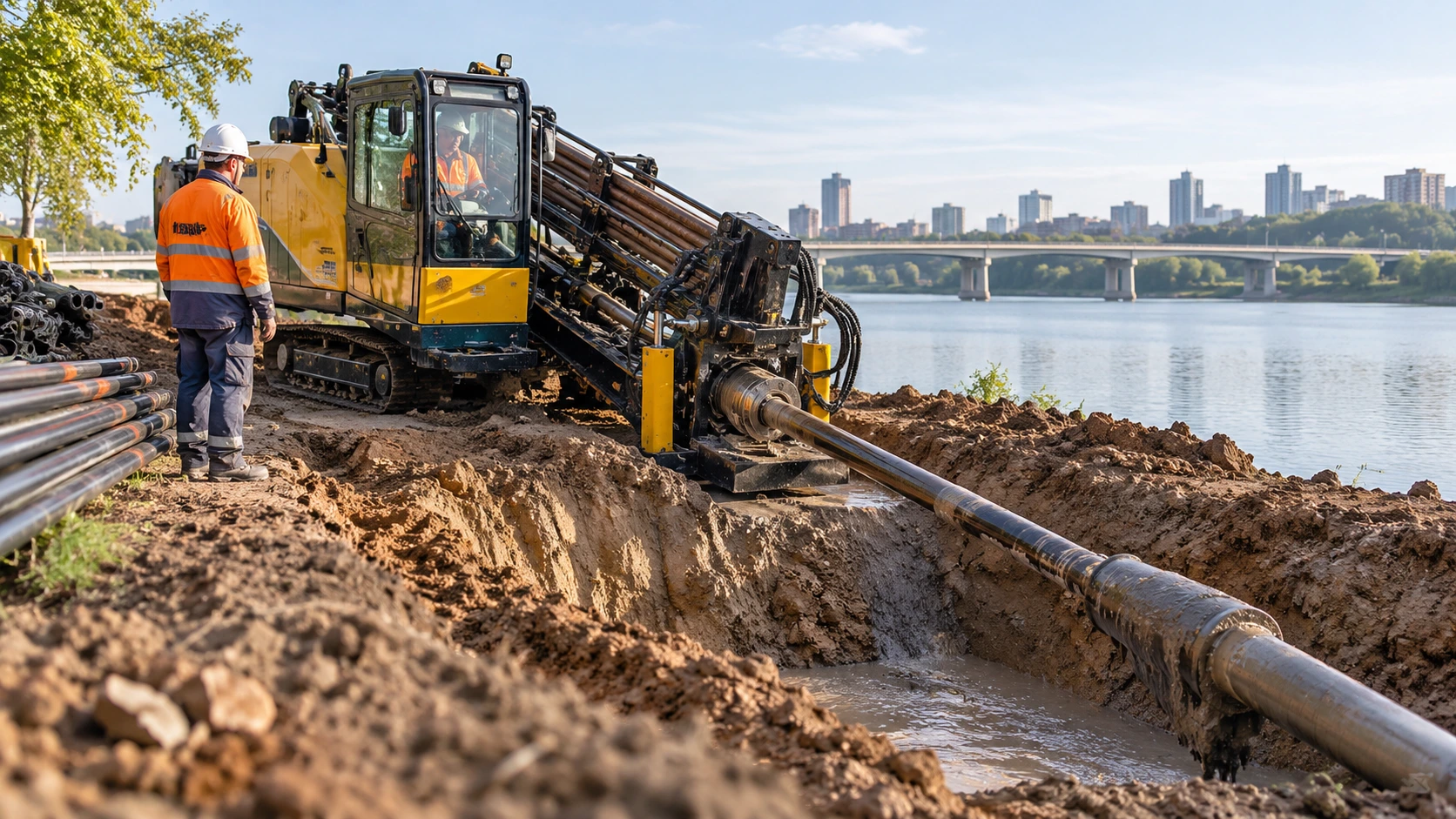

Основу комплекса составляет буровая машина с приводом вращения, механизмом подачи и системой перемещения буровых штанг. В зависимости от конструкции оборудование устанавливается на гусеничном шасси, раме или другой платформе. Во время работы машина передает инструменту вращающий момент и осевое усилие, а при обратном ходе обеспечивает тягу, необходимую для расширения скважины и протягивания трубопровода.

Буровая колонна собирается из отдельных штанг, соединенных между собой. Через нее передаются механические усилия и подается буровой раствор. На переднем конце располагается буровая головка, конструкция которой соответствует грунтам и принятой технологии. В управляемом инструменте предусматривается возможность корректировать направление проходки, чтобы удерживать канал в пределах проектного коридора и своевременно обходить предусмотренные проектом препятствия.

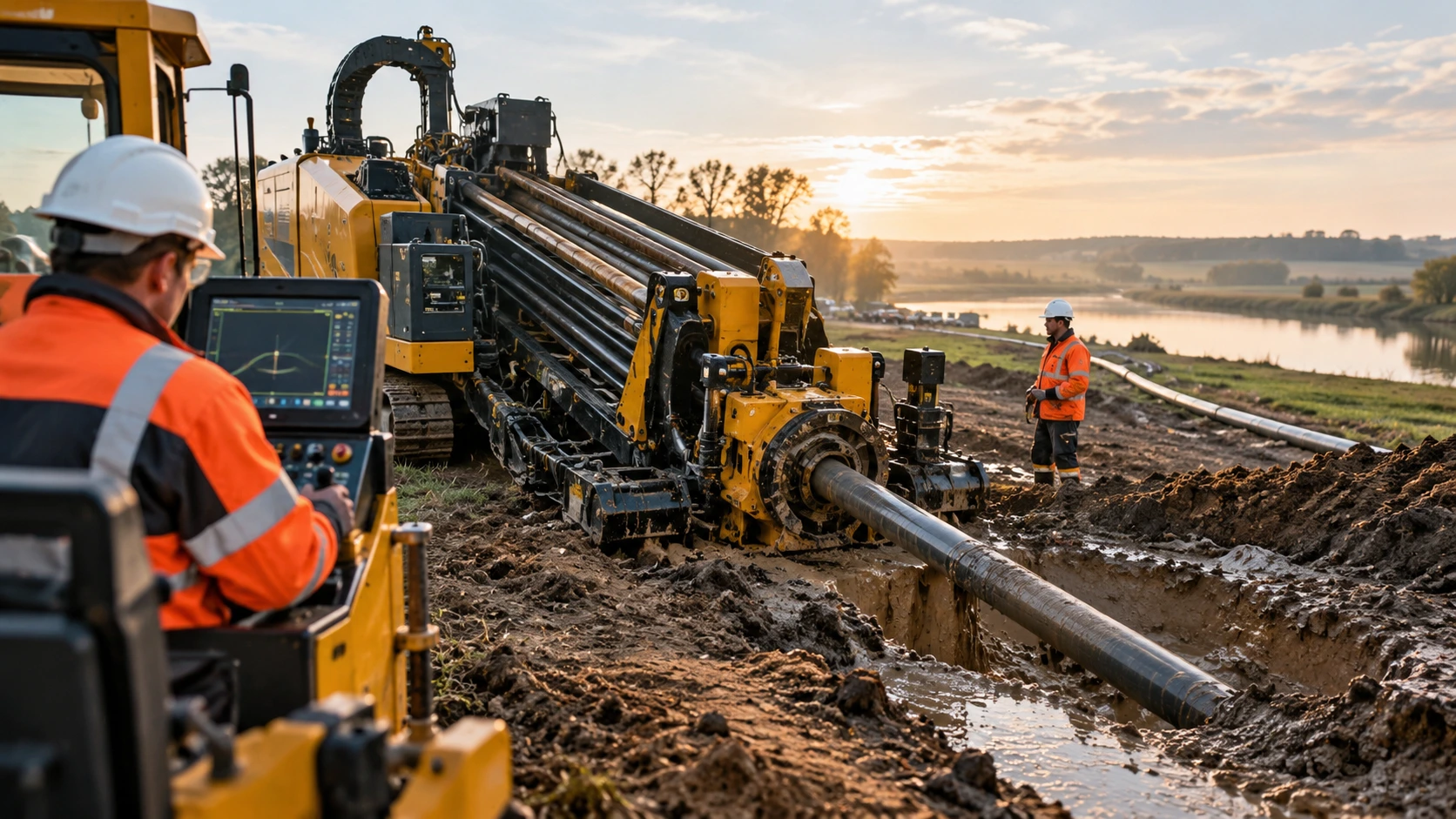

Для определения положения головки применяется система локации. В распространенных схемах датчик передает сведения о глубине, наклоне, ориентации и других параметрах. Специалист сопоставляет показания с проектной траекторией, а оператор изменяет режим работы. Возможности измерений зависят от типа оборудования, глубины проходки, электромагнитных помех и доступности поверхности над трассой для перемещения приемника.

Отдельная часть комплекса отвечает за приготовление и подачу бурового раствора. В нее могут входить емкости, смесительный узел, насосы и оборудование для очистки возвращающейся жидкости. Раствор помогает выносить разрушенный грунт, снижать трение и поддерживать устойчивость стенок канала. Его свойства подбирают с учетом геологии, качества воды, диаметра скважины и фактического поведения грунта при бурении.

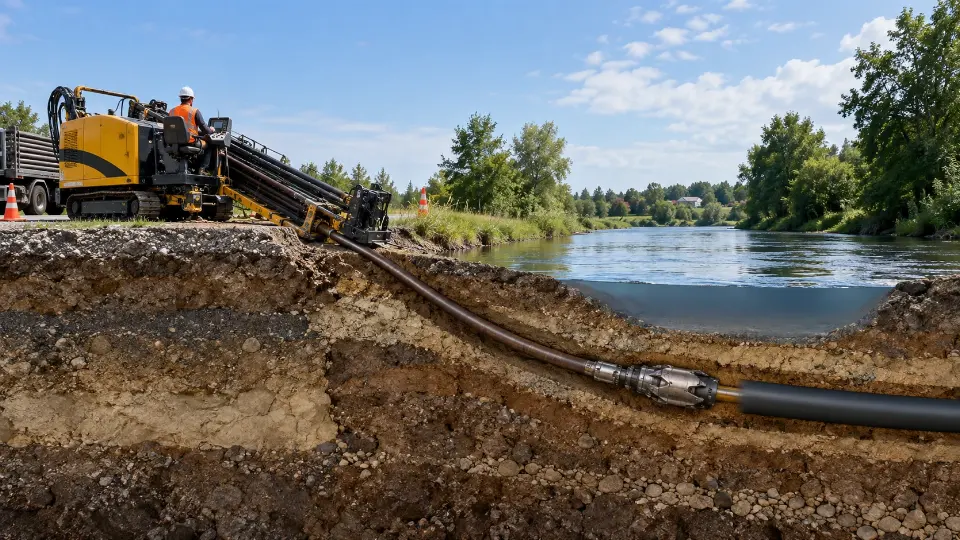

После выполнения пилотной скважины используют расширитель — инструмент, увеличивающий диаметр канала. Разновидность расширителя выбирают по составу грунта и требуемому размеру проходки. Для протягивания трубы применяют тяговые соединения и вертлюг, который уменьшает передачу вращения на трубопровод. Состояние этих элементов важно не меньше характеристик самой машины: они воспринимают значительные рабочие нагрузки.

Установка горизонтального бурения работает как часть единой технологической системы. Мощная машина не компенсирует недостаточную подачу раствора, неподходящий инструмент или ограниченное пространство для подготовки трубной плети. Производительность всей системы определяется согласованностью оборудования и операций, поэтому комплектацию оценивают применительно к конкретной трассе, а не по одному показателю из технического паспорта.

Бестраншейная технология сокращает объем вскрытия поверхности, однако не исключает подготовительных работ. На объекте могут понадобиться приямки, площадки для размещения оборудования, участки складирования труб и емкости для сбора раствора. Для перевозки установки и вывоза отходов необходимо обеспечить доступ техники. Эти условия учитывают заранее, особенно при работе в плотной городской застройке.

Выбор буровой установки по грунту, диаметру и длине перехода

Первым ориентиром служит назначение будущей коммуникации. Защитный футляр для кабеля, напорная водопроводная линия и трубопровод большого диаметра предъявляют разные требования к траектории, размерам скважины и допустимым нагрузкам. На выбор оборудования также влияют материал трубы, толщина стенки, способ соединения отдельных элементов и возможность собрать плеть необходимой длины рядом с точкой протягивания.

Тяговое усилие показывает, какую нагрузку установка способна развивать при обратном перемещении колонны. Однако паспортная тяга не означает, что любую трубу можно безопасно протянуть с таким усилием. Допустимую нагрузку ограничивают характеристики трубопровода, соединений, тягового оголовка и инструмента. Рабочие режимы назначают по расчету, учитывая трение, геометрию скважины и особенности выбранной технологии.

Крутящий момент важен при разрушении грунта и расширении канала. Его рассматривают вместе с частотой вращения, возможностями подачи и характеристиками бурового инструмента. Для плотных грунтов и скальных включений могут потребоваться специальные технические решения. Попытка оценить пригодность машины только по максимальному диаметру бурения из рекламного описания не дает надежного представления о ее возможностях на конкретной площадке.

Длина перехода влияет на сопротивление движению колонны, циркуляцию раствора и точность управления. При увеличении расстояния возрастают требования к расчету траектории и контролю рабочих параметров. Одновременно оценивают глубину заложения и радиусы изгиба. Слишком резкие изменения направления могут оказаться недопустимыми как для буровых штанг, так и для протягиваемой трубы, даже если сама машина располагает достаточной мощностью.

Инженерно-геологические данные помогают определить, с каким сопротивлением столкнется инструмент и насколько устойчивым будет канал. В глинах возможны налипание грунта и затрудненный вынос шлама. В песках существенную роль играют водонасыщенность и риск обрушения стенок. Гравий, валуны и чередование слоев усложняют управление проходкой. Скальные породы требуют отдельного подбора инструмента и режимов разрушения.

Размеры площадки иногда ограничивают выбор сильнее, чем требуемая производительность. Нужно разместить машину, закрепить ее, организовать подачу штанг и оставить безопасные проходы. Дополнительно учитывают подъезд транспорта, несущую способность основания, наличие уклонов и пространство для растворно-смесительного оборудования. Компактная установка удобна в стесненных условиях, но ее возможностей может не хватить для расчетных нагрузок перехода.

При сравнении вариантов полезно оценивать весь рабочий комплект: буровую машину, насос, систему приготовления раствора, локацию, штанги, расширители и вспомогательную технику. Учитывают также техническое состояние оборудования и опыт исполнителей на сходных грунтах. Обоснованный выбор начинается с проекта и геологии, после чего характеристики комплекса сопоставляют с ожидаемыми нагрузками и организацией работ.

Этапы горизонтально направленного бурения и контроль траектории

Работы начинаются с уточнения исходных данных и обследования территории. Исполнителям нужны сведения о существующих коммуникациях, границах участка, препятствиях и условиях доступа. Данные планов сопоставляют с результатами обследований, а положение ответственных пересечений при необходимости подтверждают дополнительными методами. Ошибка в расположении действующей сети способна изменить всю схему перехода, поэтому этот этап нельзя заменять предположениями.

Затем определяют точки входа и выхода, глубину заложения и пространственную форму трассы. Проектная линия должна учитывать допустимые изгибы инструмента и трубы, требуемые расстояния до соседних сооружений и возможность выполнения технологических операций. Для самотечных коммуникаций особенно важна точность продольного профиля. Применимость ГНБ в таком случае оценивают отдельно с учетом требований к уклону и возможных отклонений.

После подготовки площадки установку выставляют в рабочее положение и закрепляют предусмотренным способом. Организуют приготовление раствора, проверяют соединения, средства измерений и состояние инструмента. До начала проходки уточняют порядок действий при отклонении параметров или обнаружении неучтенного препятствия. Подготовка позволяет сократить вынужденные остановки в момент, когда инструмент уже находится под землей и доступ к нему ограничен.

Пилотную скважину проходят последовательно, наращивая буровую колонну. Положение головки контролируют с установленной периодичностью, сопоставляя фактические данные с проектом. Корректировки выполняют с учетом допустимой кривизны, а не резкими попытками вернуть инструмент на линию. Одновременно наблюдают за усилием подачи, вращением, расходом раствора и его выходом, поскольку изменения этих параметров могут указывать на осложнение условий проходки.

После выхода головки выполняют расширение канала. В зависимости от диаметра трубопровода, свойств грунта и принятой схемы может потребоваться несколько проходов инструментом разного размера. Чрезмерное увеличение диаметра за один проход способно затруднить удаление грунта и повысить нагрузки. Размер подготовленного канала назначают с учетом наружного диаметра трубы и условий ее перемещения внутри скважины.

Трубную плеть подготавливают к протягиванию заранее: соединяют предусмотренным способом, проверяют качество стыков и размещают на опорах или роликах, если это необходимо. Во время затягивания контролируют тяговое усилие и плавность движения. Организация участка должна снижать вероятность повреждения поверхности трубы, чрезмерного изгиба и попадания загрязнений внутрь. Конкретные меры определяются материалом и назначением трубопровода.

Завершение проходки еще не означает готовность коммуникации к эксплуатации. После протягивания выполняют предусмотренные проектом проверки, испытания и оформление исполнительной документации. Для разных сетей состав приемочных процедур различается. Далее восстанавливают нарушенные участки, удаляют временные сооружения и обращаются с использованным раствором и грунтом по принятой для объекта схеме. Результат оценивают по всей совокупности выполненных операций.

Буровой раствор, устойчивость скважины и риски подземной проходки

Буровой раствор выполняет несколько связанных задач, поэтому его нельзя рассматривать просто как воду для охлаждения инструмента. Он переносит частицы грунта, влияет на трение и помогает сохранять рабочее состояние канала. При этом универсального состава для любых условий нет. Свойства смеси подбирают по геологическим данным, а затем корректируют по результатам наблюдений во время проходки.

Для приготовления растворов часто используют бентонит и специальные добавки, совместимые с условиями работ. Значение имеют последовательность смешивания, время подготовки и характеристики исходной воды. Неправильно приготовленная смесь может работать хуже ожидаемого даже при формально достаточном расходе компонентов. Поэтому контроль качества включает оценку фактических свойств раствора подходящими измерительными методами, а не только учет количества использованного материала.

Слишком слабый вынос разрушенного грунта приводит к накоплению шлама и росту сопротивления. В результате увеличиваются нагрузки на инструмент и трубопровод, возникают затруднения при расширении или протягивании. Однако простое повышение подачи тоже не всегда решает проблему. Необходимо учитывать доступное пространство для циркуляции, проницаемость грунта, давление в скважине и возможности установленного насосного оборудования.

Один из существенных рисков — непредусмотренный выход раствора на поверхность или в соседние сооружения. Его вероятность связана с геологией, глубиной проходки, состоянием массива и давлением в канале. Для чувствительных участков заранее определяют способы наблюдения и реагирования. При признаках потери циркуляции либо необычного выхода жидкости оценивают ситуацию и корректируют технологический режим по принятому плану действий.

Неоднородные грунты создают дополнительные сложности. Например, при переходе из плотного слоя в рыхлый меняются сопротивление инструменту и условия удержания траектории. Крупное включение может вызвать отклонение головки или потребовать другого инструмента. Полностью исключить неожиданности невозможно, но инженерные изыскания, подходящая комплектация и наблюдение за параметрами позволяют уменьшить вероятность серьезных осложнений и быстрее определить их причину.

Отдельного внимания требует работа рядом с действующими сетями. Даже точная система локации не заменяет достоверных сведений об их положении. На участках пересечения предусматривают организационные и технические меры, соответствующие проекту и условиям объекта. Контролируют также возможное влияние бурения на поверхность, особенно возле дорог, фундаментов и других сооружений, чувствительных к перемещениям грунта.

Качество управления проявляется в способности своевременно замечать отклонения и принимать обоснованные решения. Рост тяги, изменение возврата раствора или нестабильные показания локации требуют анализа причин. Продолжение работы с прежними настройками может увеличить последствия проблемы. Поэтому опыт команды важен вместе с измерениями: специалисты должны понимать связь между показаниями оборудования и процессами, происходящими в скважине.

Стоимость прокладки коммуникаций методом ГНБ и критерии качества

Стоимость горизонтального бурения складывается из нескольких групп затрат. В нее входят подготовка и мобилизация оборудования, проходка, расширение канала, протягивание трубопровода и сопутствующие операции. Отдельно могут учитываться изыскания, проектирование, поставка трубы, испытания и восстановление территории. Чтобы сравнение предложений было корректным, необходимо понимать состав работ и границы ответственности каждого участника проекта.

Расценка за погонный метр удобна для предварительного сопоставления, но без исходных условий она малоинформативна. Одинаковая длина перехода может означать совершенно разную сложность: один участок проходит в однородном грунте на доступной площадке, другой пересекает несколько сетей и требует сложной логистики. Диаметр, глубина и свойства грунта влияют на затраты одновременно, а не независимо друг от друга.

Заметную долю бюджета иногда занимает организация площадки. Доставка тяжелой техники, устройство рабочего основания, подвоз воды и размещение трубной плети требуют ресурсов. В стесненных условиях приходится менять последовательность операций или использовать дополнительное оборудование. Поэтому экономичность метода оценивают по объекту целиком, включая влияние работ на движение транспорта, благоустройство и доступ к существующим зданиям.

Предварительная оценка должна содержать понятные допущения. Если геология неизвестна, а положение коммуникаций требует уточнения, окончательная стоимость остается неопределенной. Это обстоятельство лучше отразить до начала работ: перечислить необходимые обследования и условия пересмотра расчетов. Чем точнее исходные данные, тем проще сформировать реалистичный бюджет и уменьшить вероятность споров из-за дополнительных операций на площадке.

Критерием качества служит соответствие готового перехода проектным требованиям. Проверяют положение трассы, состояние трубопровода, результаты предусмотренных испытаний и полноту исполнительных документов. Для напорной сети и кабельного футляра набор проверок будет различаться. Важен также порядок фиксации скрытых работ: после завершения протягивания непосредственный осмотр большей части конструкции становится невозможен без специальных методов обследования.

Сроки определяются не только скоростью бурения. На календарный график влияют подготовка территории, согласованные ограничения, сборка трубной плети, испытания и доступность материалов. Быстрая проходка не устраняет задержку, если труба еще не подготовлена или невозможно организовать ее подачу. Согласование смежных операций часто дает больший эффект, чем попытка увеличить скорость отдельного этапа за счет предельных режимов.

Хорошо подобранная установка горизонтального бурения позволяет решать сложные задачи прокладки коммуникаций при ограниченном вмешательстве в поверхность. Но ее возможности раскрываются только при достоверных исходных данных, обоснованной траектории и управляемом технологическом процессе. Оценивать проект полезно именно по этим признакам: насколько изучена площадка, соответствуют ли ей оборудование и инструмент, предусмотрены ли контроль качества и действия при осложнениях.
