Как гидравлический манипулятор меняет работу с тяжёлыми грузами

Поднять бытовку, доставить кирпич на стройку, переставить станок или разгрузить оборудование во дворе с узким въездом — задачи разные, но у них есть общая сложность. Груз нужно не просто перевезти: его требуется безопасно взять, удержать и поставить в нужную точку. Гидравлический манипулятор объединяет транспортировку и подъёмные операции, если крановая установка смонтирована на грузовом автомобиле. На стационарных основаниях и другом специальном шасси такие механизмы решают преимущественно задачи перемещения груза в пределах рабочей зоны.

В повседневной речи манипулятором часто называют весь автомобиль с краном за кабиной или на заднем свесе. Технически речь идёт о подъёмном механизме с гидравлическим приводом. Его возможности определяют конструкция стрелы, грузовой момент, характеристики опор, особенности шасси и условия конкретной площадки. Поэтому выбирать технику только по обещанию «поднимает пять тонн» недостаточно: важно понимать, где находится груз и куда его предстоит переместить.

Разберём, как устроена такая техника, какие параметры действительно влияют на работу и почему одинаковые на первый взгляд заявки могут требовать совершенно разных машин.

Устройство и принцип работы гидравлической крановой установки

Основу гидравлического манипулятора составляют опорно-поворотное устройство, колонна, стрела, гидроцилиндры, распределительная аппаратура и грузозахватное приспособление. Насос создаёт поток рабочей жидкости, а давление в системе возникает при сопротивлении нагрузке. Через распределитель масло поступает к нужному исполнительному механизму. Гидроцилиндр преобразует энергию потока в поступательное движение: поднимает секцию стрелы, изменяет её положение или выдвигает телескопический элемент. Поворот колонны обеспечивает соответствующий привод, устройство которого зависит от модели.

Источником энергии на автомобильной технике обычно служит двигатель шасси через коробку отбора мощности. Встречаются и другие схемы, включая отдельные силовые агрегаты и электрогидравлические решения. Для пользователя важен практический результат: машина должна обеспечивать устойчивую работу установки в предусмотренных режимах. Совместимость насоса, привода и кранового оборудования определяется проектом монтажа, а не только доступной мощностью двигателя.

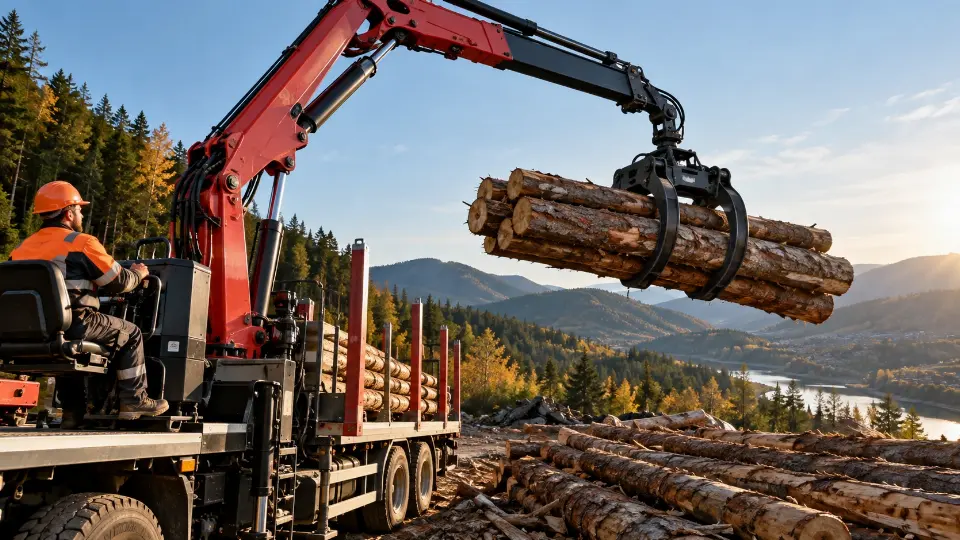

Стрелы различаются по геометрии. Шарнирно-сочленённая конструкция компактно складывается и позволяет работать в сложной пространственной обстановке. Телескопические секции увеличивают рабочий радиус. Конкретная установка может сочетать оба принципа. Некоторые модели работают преимущественно крюком, другие оснащаются лебёдкой, ротатором, грейфером или специализированным захватом. Допустимость каждого варианта должна быть подтверждена изготовителем и документацией на оборудование.

Выносные опоры расширяют опорный контур и передают нагрузку на основание. Однако сами по себе они не делают любую площадку безопасной. Если под опорой рыхлый грунт, пустота или непрочная плита, устойчивость остаётся под угрозой. Размер подкладок выбирают с учётом нагрузки и несущей способности основания. Случайная доска под башмаком не заменяет расчёт и оценку условий.

Современные установки могут иметь ограничитель грузового момента, датчики положения, системы контроля опор и аварийную остановку. Их состав отличается у разных моделей. Эти устройства помогают предотвратить опасные режимы, но не отменяют требования к подготовке площадки и квалификации оператора. Плавная работа также зависит от исправности гидравлики, состояния шарниров и правильного управления.

Показательный пример — установка оборудования рядом со стеной. Одной длины стрелы здесь мало. Нужно проверить, сможет ли она пройти по требуемой траектории, останется ли место для грузозахватных приспособлений и будет ли оператор видеть зону установки. Иногда более компактная машина с подходящей кинематикой выполняет задачу удобнее крупной установки с большим номинальным вылетом.

Грузоподъёмность, вылет стрелы и грузовой момент

Главная ошибка при выборе техники — воспринимать максимальную грузоподъёмность как постоянную величину. В действительности допустимая масса меняется в зависимости от рабочего радиуса, конфигурации стрелы, положения опор и других условий. Груз, который установка поднимает рядом с колонной, она может не удержать на удалении нескольких метров. Поэтому основной документ для подбора — грузовая диаграмма конкретной модели в соответствующей комплектации.

Грузовой момент описывает сочетание нагрузки и расстояния до оси вращения. В упрощённом виде его можно представить как произведение массы на горизонтальный радиус. Например, две тонны на расстоянии трёх метров дают ориентировочно шесть тонно-метров. Это помогает понять физику процесса, но не заменяет грузовую диаграмму: реальные ограничения учитывают геометрию механизма, прочность элементов, устойчивость и настройки защитных систем.

Рабочий радиус измеряют по горизонтали от оси вращения установки до линии подвеса груза. Его легко недооценить, если ориентироваться только на расстояние от борта автомобиля. Машина может стоять на удалении от края площадки, сама колонна находится внутри габарита шасси, а груз необходимо поставить ещё дальше — например, за ограждением. В результате фактический радиус оказывается заметно больше предварительной оценки.

Высота подъёма — отдельная характеристика. Длинная стрела не гарантирует, что тяжёлый предмет получится подать на нужную отметку. Следует учитывать положение шарниров, длину подвеса, размеры самого груза и запас пространства для безопасного перемещения. При работе внутри сооружений дополнительно проверяют расстояние до перекрытий и возможность сложить стрелу после завершения операции.

В нагрузку необходимо включать массу стропов, траверс, захватов и других приспособлений в соответствии с документацией установки. Для компактного тяжёлого станка эта добавка иногда относительно невелика, а для крупной конструкции с массивной траверсой она способна существенно повлиять на подбор. Массу самого груза лучше подтверждать паспортом, маркировкой или расчётом, а не оценивать по внешнему виду.

Отдельно рассматривают грузоподъёмность автомобиля. Крановая установка, подрамник, опоры и дополнительное оснащение занимают часть допустимой массы шасси. Поэтому способность крана поднять объект ещё не означает возможность законно перевезти его на собственной платформе. Проверяют разрешённую массу транспортного средства, нагрузки на оси, размеры кузова и схему размещения.

Для предварительного подбора удобно подготовить несколько исходных данных:

• массу и габариты каждого грузового места;
• расстояние от возможной стоянки до точки захвата и места установки;
• требуемую высоту подъёма и наличие препятствий;
• доступное пространство для автомобиля и выносных опор;
• особенности крепления, строповки и положения центра тяжести.

Такой набор сведений полезнее одного пожелания о тоннаже. Он позволяет сопоставить реальные условия с возможностями техники и заранее увидеть ограничения.

Погрузка, перевозка и разгрузка строительных материалов и оборудования

Гидравлический манипулятор особенно удобен там, где доставка и подъём должны происходить последовательно на одной площадке. Автомобиль привозит груз, занимает подготовленную позицию, устанавливается на опоры и выполняет разгрузку. Сокращается количество отдельных машин, а согласование транспортной и подъёмной частей становится проще. Выгода наиболее заметна при разовых поставках, небольших партиях и объектах без постоянно работающего крана.

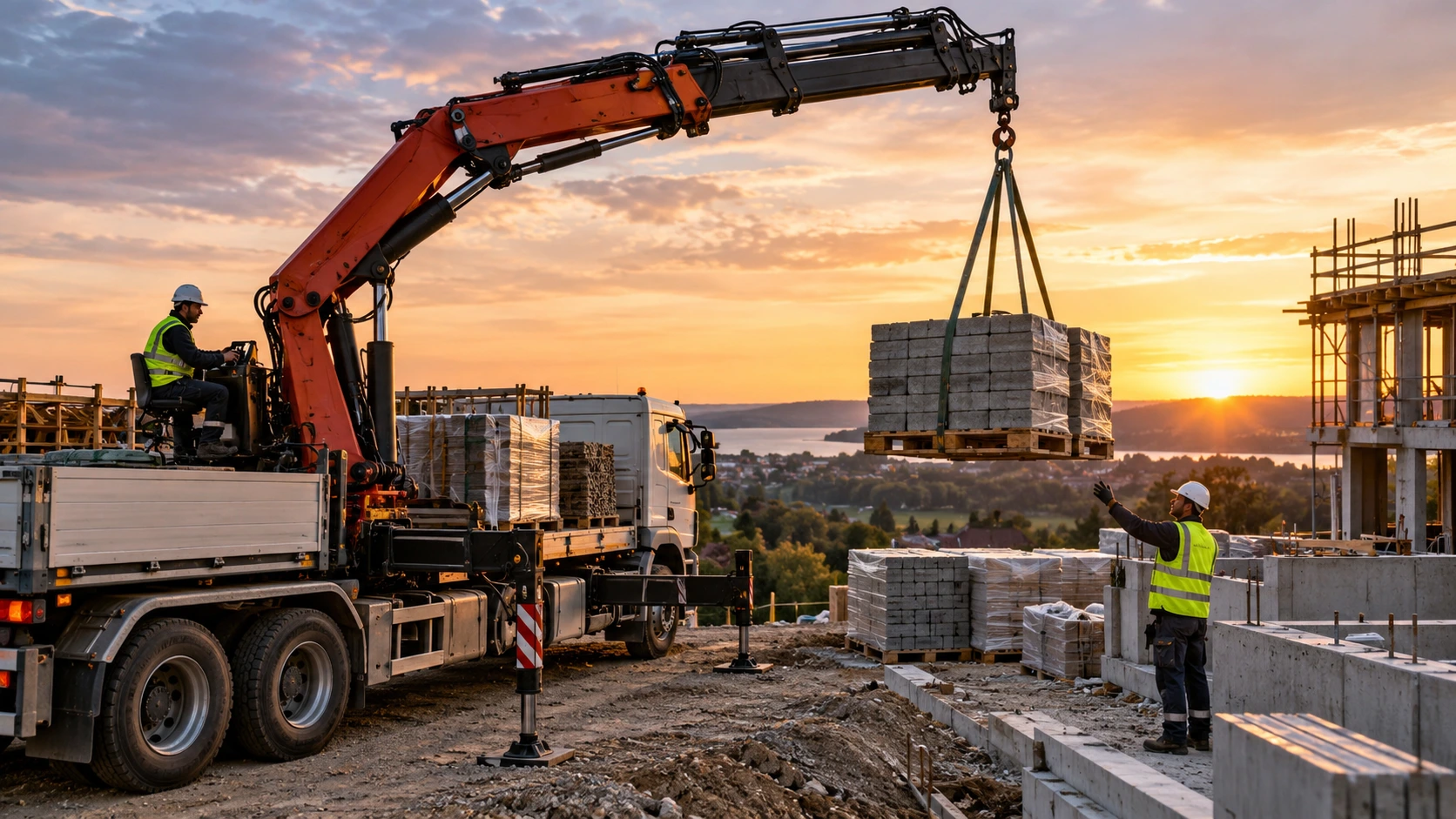

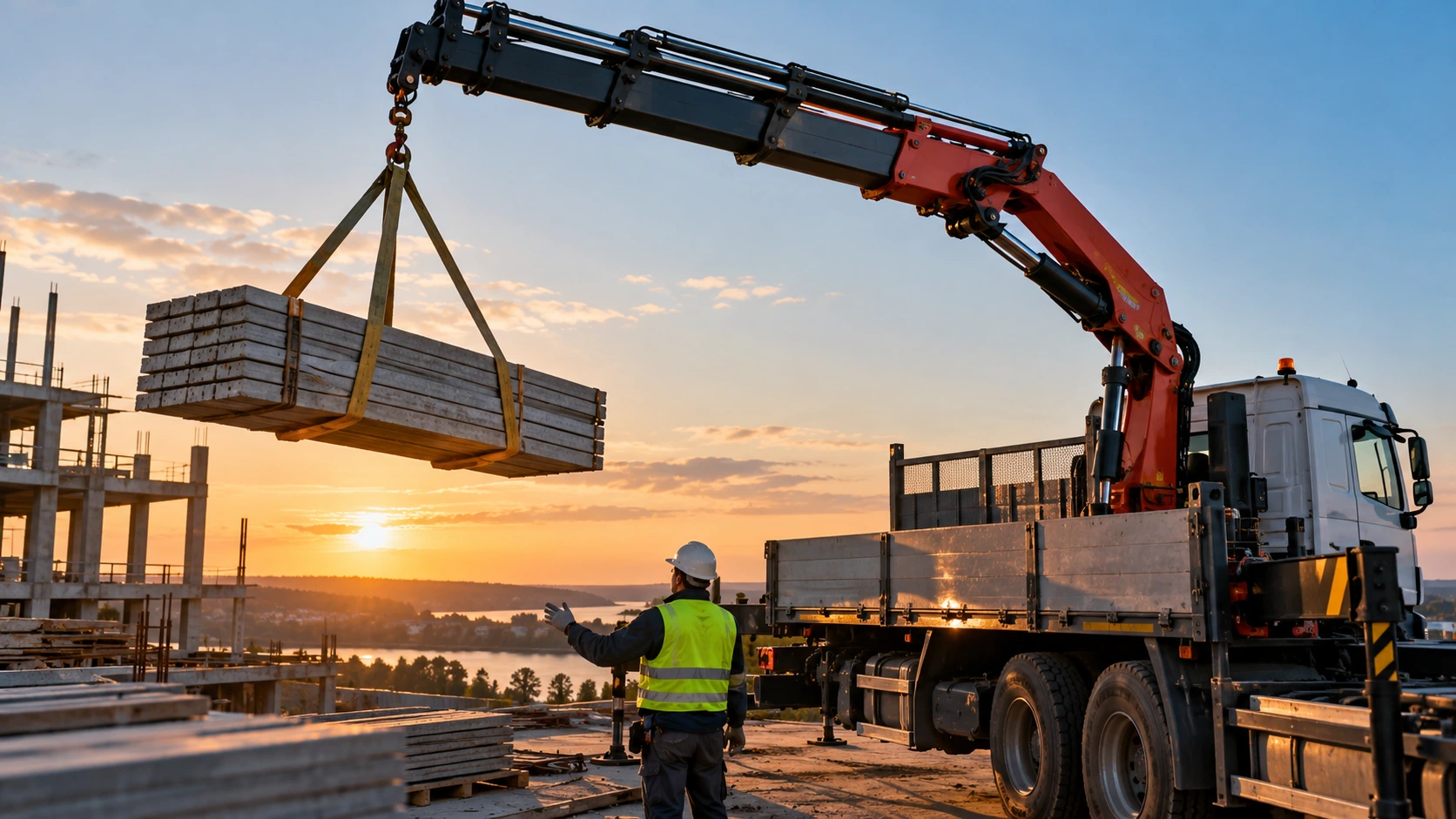

На строительстве таким способом перемещают пакетированные материалы, отдельные металлоконструкции, элементы инженерных систем и другие грузы в пределах возможностей установки. При этом одинаковая масса не означает одинаковую сложность. Компактный блок с предусмотренными петлями и длинная балка требуют разных схем строповки. У балки нужно учитывать прогиб, расположение точек подвеса и поведение при развороте.

Перевозка бытовок, контейнеров и модульных конструкций требует проверки состояния каркаса и штатных точек подъёма. Нельзя считать, что любой угол или выступ подходит для крепления стропа. Если объект эксплуатировался долго, имеет коррозию, повреждения или переделки, его фактическая прочность может отличаться от исходной. До подъёма определяют допустимый способ захвата и необходимость траверсы.

При работе со станками и технологическим оборудованием важны центр тяжести, чувствительность к наклону и требования изготовителя. Внешне симметричный агрегат может иметь тяжёлый узел с одной стороны. Ошибка в расположении стропов приводит к неожиданному крену сразу после отрыва от основания. Предварительная проверка подвеса на небольшой высоте помогает убедиться в правильности выбранной схемы, если такая операция предусмотрена порядком выполнения работ.

Погрузка — только часть задачи. На платформе груз размещают так, чтобы обеспечить допустимое распределение массы и возможность надёжного крепления. Стропы для подъёма и средства крепления при перевозке выполняют разные функции. Транспортное крепление подбирают с учётом массы, формы, трения, направления возможных смещений и характеристик предусмотренных точек крепления. Наличие крана на машине не решает эти вопросы автоматически.

На стеснённых объектах манипулятор иногда подаёт материалы непосредственно к месту использования. Это уменьшает число промежуточных перемещений, но требует точной оценки условий. Нужно убедиться, что основание или конструкция в точке приёма выдержит нагрузку, а работники смогут безопасно принять и освободить груз. Подача через проём или над препятствием допустима только при подходящей схеме работ и соблюдении требований безопасности.

Есть и задачи, для которых разумнее выбрать другую технику. Большая высота, значительный радиус с тяжёлым грузом, длительная работа на одной позиции или сложная монтажная операция могут потребовать автокрана либо другого подъёмного оборудования. Решение принимают по параметрам операции. Универсальность манипулятора ценна именно тогда, когда его возможности соответствуют задаче.

Безопасность работ, устойчивость опор и техническое обслуживание

Безопасная работа начинается с обследования площадки. Проверяют подъезд, уклон, состояние покрытия, расположение подземных коммуникаций, колодцев, траншей и краёв котлованов. Асфальт или плитка сверху не гарантируют прочного основания снизу. Особенно внимательно оценивают засыпанные участки и зоны после земляных работ: внешне ровная поверхность может просесть под сосредоточенной нагрузкой от опоры.

Положение машины и степень выдвижения опор должны соответствовать требованиям изготовителя и выбранному режиму работы. Если места для полного опорного контура нет, нельзя самостоятельно считать допустимую нагрузку пропорционально оставшейся ширине. Некоторые установки предусматривают специальные режимы с ограниченными зонами работы, но пользоваться ими можно только в пределах возможностей конкретной системы и её документации.

До начала подъёма выделяют опасную зону и определяют порядок взаимодействия участников. Люди не должны находиться под подвешенным грузом. Для управления положением объекта используют предусмотренные способы и приспособления, исключающие опасное приближение к местам защемления. Если оператор не видит точку установки, необходима организованная передача сигналов по установленному порядку. Несогласованные команды от нескольких человек увеличивают риск ошибки.

Отдельного внимания требуют воздушные линии электропередачи. Безопасность зависит не только от расстояния до крюка: учитывают стрелу, груз, оснастку и возможные перемещения. Работы в соответствующих зонах организуют по применимым требованиям, с необходимыми согласованиями и мерами защиты. Определять допустимое приближение на глаз недопустимо.

Погода меняет условия подъёма. Ветер особенно заметно влияет на грузы с большой площадью поверхности: панели, щиты, пустые ёмкости. Даже сравнительно лёгкий предмет способен создать значительную боковую нагрузку и начать разворачиваться. Ограничения по ветру и температуре берут из эксплуатационной документации с учётом конкретного груза и обстановки. При плохой видимости или обледенении также требуется отдельная оценка возможности работ.

Перед использованием осматривают металлоконструкции, соединения, канаты при их наличии, крюк, замки, рукава и гидравлические соединения. Проверяют работу органов управления и защитных устройств в предусмотренном порядке. Течь масла, повреждённый рукав, трещина или ненормальный люфт — основание прекратить эксплуатацию до выяснения причины и устранения неисправности. Искать утечку гидравлической жидкости рукой опасно из-за возможности травмы струёй под давлением.

Регулярное обслуживание поддерживает предсказуемость техники. Оно включает операции, установленные изготовителем: замену масла и фильтров, смазку узлов, проверку крепежа, контроль состояния гидросистемы и другие процедуры. Интервалы зависят от модели, наработки и условий эксплуатации. Самовольная регулировка предохранительных клапанов ради увеличения грузоподъёмности создаёт риск повреждения установки и потери устойчивости.

Как выбрать манипулятор и оценить стоимость выполнения работ

Выбор начинается с описания результата: какой объект нужно забрать, откуда, куда перевезти и в какую точку установить. Затем уточняют массу, размеры, особенности захвата и условия обеих площадок. Фотографии помогают увидеть препятствия, но не заменяют измерения. Для сложной операции может понадобиться предварительное обследование, особенно если масса велика, подъезд ограничен или груз требуется подать на значительный радиус.

После этого подбирают сочетание шасси и крановой установки. Проверяют грузовую диаграмму, полезную нагрузку автомобиля, длину платформы и возможность разместить груз с соблюдением требований перевозки. Для длинномерных изделий важно оценить свесы и маршрут. Для высокого оборудования — общую транспортную высоту с учётом платформы. Возможность проехать к объекту столь же важна, как способность выполнить подъём.

Стоимость зависит от нескольких составляющих. Это подача техники, продолжительность работы, расстояние перевозки, сложность подъёмных операций, необходимая оснастка и дополнительные организационные условия. В разных случаях применяются почасовая оплата, расчёт за смену или согласованная стоимость задачи. Сравнивать предложения корректно только при одинаковом составе работ и понятных правилах учёта времени.

Низкая ставка сама по себе не гарантирует меньшие расходы. Машина с недостаточным вылетом может потребовать повторной подачи или дополнительных перестановок. Слишком короткая платформа способна увеличить число рейсов. При этом избыточно крупная техника тоже не всегда оправданна: ей сложнее разместиться на тесной площадке, а её возможности могут остаться невостребованными. Рациональный выбор — соответствие подтверждённым условиям с учётом необходимых эксплуатационных ограничений.

На продолжительность заметно влияет готовность объекта. Если груз заранее освобождён от транспортных креплений в допустимом порядке, доступ к точкам строповки открыт, место установки подготовлено, а проезд свободен, работа проходит последовательнее. Ожидание ответственного сотрудника, поиск подходящей оснастки и перенос мешающих материалов увеличивают время даже при правильно подобранной машине.

До согласования работ полезно уточнить, что входит в предложение: перевозка, подъём, участие работников для строповки, применение траверсы или специального захвата. Следует также определить порядок действий при изменении исходных данных. Если фактическая масса оказалась выше заявленной или место установки перенесли дальше, параметры операции нужно проверить заново. Продолжать работу по первоначальному расчёту в такой ситуации нельзя.

Хорошо подобранный гидравлический манипулятор превращает несколько связанных операций в понятный рабочий процесс: подъезд, подготовка, захват, погрузка, перевозка и установка. Его эффективность определяется точностью исходных данных и организацией площадки не меньше, чем мощностью оборудования. Когда масса известна, радиусы измерены, основание проверено, а схема подъёма согласована, техника раскрывает свои преимущества без лишних перемещений и непредвиденных остановок.
